Việc lắp đặt thi công hệ thống gas công nghiệp LPG đóng vai trò then chốt trong đảm bảo an toàn và hiệu quả vận hành cho các nhà hàng, bếp ăn công nghiệp hay xưởng sản xuất. Nếu bạn đang tìm giải pháp lắp đặt thi công hệ thống gas an toàn và chuyên nghiệp, đừng bỏ qua bài viết này của Gas South nhé!
1. Tiêu chuẩn an toàn cần tuân thủ khi lắp đặt, thi công hệ thống gas công nghiệp
Để đảm bảo nguồn cung năng lượng ổn định và an toàn, quy trình lắp đặt thi công hệ thống gas công nghiệp LPG cần tuân thủ đầy đủ các tiêu chuẩn kỹ thuật sau:
Trữ lượng phù hợp với nhu cầu sử dụng: Việc xác định đúng dung tích bồn chứa gas giúp tối ưu chi phí vận hành và đảm bảo nguồn cung liên tục cho hoạt động sản xuất hoặc kinh doanh.
Thiết bị đạt chuẩn chuyên ngành: Toàn bộ hệ thống bao gồm bồn chứa, đường ống, van khóa, van điều áp,... phải tuân thủ các quy chuẩn kỹ thuật như TCVN 7441:2004, QCVN 07:2022/BCT,...
Khoảng cách vận hành an toàn: Các thiết bị cần được bố trí tại nơi thông thoáng, xa nguồn nhiệt, nguồn lửa và các khu vực đông người. Khoảng cách tối thiểu phải đúng theo quy định an toàn hiện hành.
Đội ngũ có chuyên môn: Người thiết kế và thi công hệ thống phải có chứng chỉ chuyên ngành, am hiểu tiêu chuẩn kỹ thuật và quy trình vận hành an toàn.
Nghiệm thu, kiểm định trước khi đưa vào sử dụng: Toàn bộ hệ thống cần được kiểm tra và đánh giá kỹ thuật bởi các chuyên gia có chuyên môn trước khi đưa vào sử dụng, đảm bảo hệ thống sẵn sàng vận hành ổn định và an toàn.
Nguồn tham khảo
2. Các lưu ý về vị trí lắp đặt, thi công hệ thống gas công nghiệp
Việc lựa chọn vị trí lắp đặt hệ thống gas công nghiệp là một quyết định có ảnh hưởng trực tiếp đến an toàn, hiệu quả vận hành và chi phí đầu tư. Tùy theo loại hình hệ thống, sử dụng chai chứa hay bồn chứa LPG, sẽ có những yêu cầu cụ thể:
2.1. Đối với hệ thống sử dụng chai chứa LPG
Chai chứa LPG phải được lắp đặt ngoài trời, tại khu vực thông thoáng, khô ráo, nền đất phẳng và sạch sẽ.
Tuyệt đối không bố trí trong tầng hầm hoặc không gian kín, vì hơi LPG dễ tích tụ gây nguy cơ cháy nổ.
Tránh lắp gần lối ra vào, cửa sổ, nắp cống hoặc các khoảng mở, cần cách ít nhất 1 mét.
Cách nguồn nhiệt ít nhất 1.5 mét (như điều hòa, ống dẫn hơi nước, nồi hơi,...) và cách nguồn lửa ít nhất 3 mét.
Bình gas công nghiệp phải đặt trên mặt đất, trừ khi có phương tiện nâng chuyển phù hợp. Vị trí cần dễ tiếp cận để xử lý sự cố và không đặt gần chai oxy, xăng, dung môi cháy hoặc các vật liệu dễ bắt lửa khác.
Có hàng rào bảo vệ, biển cảnh báo và tránh va chạm từ xe cộ hoặc thiết bị cơ giới.
Nếu được cấp phép lắp đặt trong nhà, khu vực đó phải cách ly hoàn toàn, có thông gió, ánh sáng đầy đủ và đáp ứng điều kiện an toàn.
Nguồn tham khảo

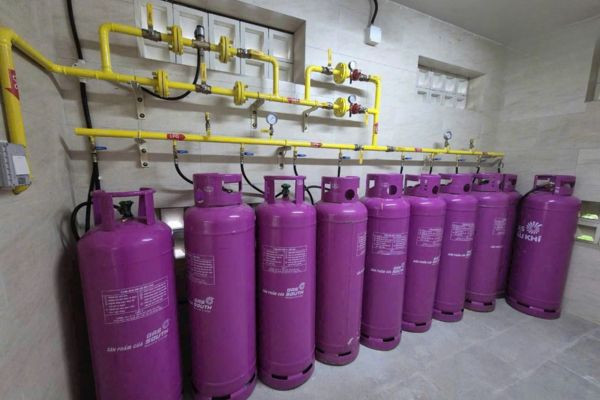

Tên hình: lap-dat-thi-cong-he-thong-gas-chai-chua-LPG
ALT: Lắp đặt thi công hệ thống gas sử dụng chai chứa LPG cho bếp công nghiệp
Ghi chú hình ảnh: Lắp đặt thi công hệ thống gas sử dụng chai chứa LPG cho bếp công nghiệp
2.2. Đối với hệ thống bồn chứa
Việc lắp đặt thi công hệ thống gas sử dụng bồn chứa cần tuân thủ nghiêm ngặt các quy định khoảng cách an toàn theo tiêu chuẩn quốc gia và quy định của cơ quan PCCC.
Khu vực quanh bồn không được có ống dẫn hoặc nắp cống. Nếu bắt buộc phải có thì cần lắp bẫy nước hoặc đóng kín để ngăn khí tích tụ.
Phải được trang bị hệ thống làm mát và phòng cháy chữa cháy phù hợp. Không đặt vật liệu dễ cháy gần khu vực bồn chứa LPG.
Khoảng cách với đường dây điện phải đảm bảo theo đúng tiêu chuẩn kỹ thuật.
Khu vực giao nhận gas phải thuận tiện, đảm bảo xe bồn không phải quay đầu khi có sự cố.
Không đặt bồn trong bóng râm, nhằm tăng khả năng tự bay hơi của LPG.
Khi thiết kế cần dự trù vị trí mở rộng công suất hệ thống, nếu có kế hoạch mở rộng sau này.
Nguồn tham khảo

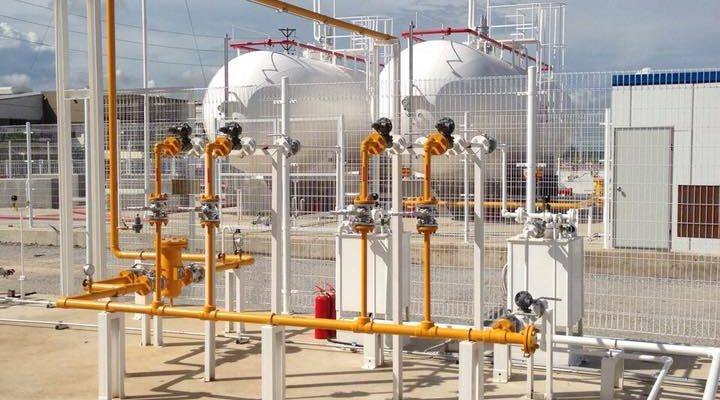

Tên hình: lap-dat-thi-cong-he-thong-gas-bon-LPG-ngoai-troi
ALT: Lắp đặt thi công hệ thống gas công nghiệp bằng bồn chứa LPG ngoài trời
Ghi chú hình ảnh: Giải pháp lắp đặt thi công hệ thống gas sử dụng bồn chứa LPG ngoài trời, phù hợp với nhà máy và cơ sở sản xuất lớn.
3. Quy trình lắp đặt hệ thống gas công nghiệp
Quy trình lắp đặt thi công hệ thống gas công nghiệp LPG đòi hỏi phải được thực hiện chặt chẽ theo các bước, nhằm đảm bảo an toàn tuyệt đối và đáp ứng đúng công năng sử dụng.
3.1. Khảo sát vị trí
Trước tiên, cần khảo sát thực tế khu vực dự kiến lắp đặt hệ thống. Diện tích mặt bằng phải đảm bảo tối thiểu theo công suất hệ thống.
Đồng thời, phải tính toán khoảng cách an toàn đến khu vực sản xuất, phương án tiếp nạp LPG bằng xe bồn, xác định điểm đặt đầu đốt/lò hơi và hệ thống phụ trợ như chống sét, tiếp địa, điện, nước theo đúng tiêu chuẩn TCVN 7441:2004.
3.2. Thiết kế bản vẽ thi công
Trong giai đoạn này, đơn vị thi công hệ thống gas sẽ tiến hành xác định công suất hệ thống dựa trên nhu cầu sản xuất thực tế cũng như công suất hoạt động của đầu đốt/lò hơi. Từ đó, xây dựng phương án bố trí mặt bằng trạm hợp lý, bao gồm vị trí đặt thiết bị, hệ thống đường ống dẫn gas và các thành phần liên quan.
Hồ sơ thiết kế chi tiết sẽ bao gồm sơ đồ nguyên lý hoạt động, bản vẽ mặt bằng tổng thể, mô hình 3D trực quan, bản vẽ kỹ thuật thi công (shop drawing) và hệ thống điện. Tất cả bản vẽ phải được thẩm duyệt PCCC trước khi triển khai. Quá trình này song song với việc lên kế hoạch tiến độ dự án.
3.3. Mua sắm và gia công thiết bị
Các thiết bị chính như bồn chứa LPG, máy hóa hơi, cụm van và đường ống sẽ được nhập khẩu hoặc gia công tại xưởng. Thời gian nhập khẩu có thể mất từ 4 - 6 tuần. Việc lựa chọn thiết bị chất lượng, đạt chuẩn là yếu tố quan trọng đảm bảo an toàn khi lắp đặt thi công hệ thống gas.

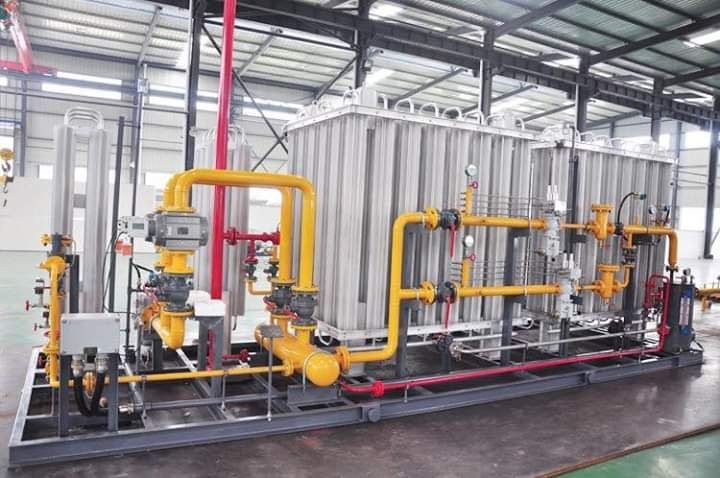

Tên hình: lap-dat-thi-cong-he-thong-gas-hoa-hoi-LPG
ALT: Lắp đặt thi công hệ thống gas công nghiệp sử dụng máy hóa hơi LPG
Ghi chú hình ảnh: Máy hóa hơi LPG đóng vai trò quan trọng trong lắp đặt thi công hệ thống gas công nghiệp, giúp chuyển đổi LPG dạng lỏng sang dạng hơi phục vụ sản xuất hiệu quả.
3.4. Thi công, lắp đặt hệ thống gas công nghiệp LPG
Dựa theo bản vẽ thiết kế, đội ngũ kỹ thuật tiến hành thi công hệ thống, kết nối với đầu đốt/lò hơi. Quá trình này thường mất 2-3 tuần. Sau khi lắp đặt hoàn tất, toàn bộ hệ thống và thiết bị sẽ được kiểm định bởi đơn vị thứ ba nhằm đảm bảo đạt yêu cầu kỹ thuật.
3.5. Nghiệm thu hệ thống và PCCC
Sau khi hoàn thành lắp đặt, hệ thống được nghiệm thu với chủ đầu tư bằng văn bản. Đồng thời, doanh nghiệp sẽ mời cơ quan chức năng đến kiểm tra và nghiệm thu PCCC. Nếu đạt tiêu chuẩn, hệ thống sẽ được cấp giấy phép đủ điều kiện vận hành theo đúng quy định pháp luật.
3.6. Chạy thử, hướng dẫn vận hành
Hệ thống được chạy thử để đảm bảo mọi thiết bị hoạt động ổn định. Đơn vị thi công hệ thống gas sẽ tổ chức hướng dẫn vận hành cho đội ngũ kỹ thuật của chủ đầu tư và triển khai lịch bảo dưỡng định kỳ, đồng thời hỗ trợ kỹ thuật để xử lý sự cố khi cần thiết.
Nguồn tham khảo
4. Những lưu ý khi lắp đặt thi công hệ thống gas công nghiệp
Việc lắp đặt thi công hệ thống gas cần tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật và an toàn. Dưới đây là những điểm cần đặc biệt lưu ý khi triển khai cho hai loại hệ thống phổ biến: chai chứa LPG và bồn chứa LPG.
4.1. Đối với hệ thống sử dụng chai chứa LPG
Cần xác định chính xác công suất tiêu thụ gas và áp suất của thiết bị để tính toán số lượng chai chứa LPG cần sử dụng, từ đó lựa chọn loại van điều áp và đường kính ống dẫn gas phù hợp.
Không nên sử dụng ống nhựa PVC để dẫn gas, chỉ nên dùng dây cao su chuyên dụng đạt chuẩn để đảm bảo tính đàn hồi, chịu áp và độ bền theo thời gian.
Tuyệt đối không để các thiết bị nặng hoặc vật dụng nhà bếp đè lên dây dẫn gas, tránh làm gập, nứt hoặc rò rỉ ống dẫn.
Nguồn tham khảo
4.2. Đối với hệ thống sử dụng bồn chứa LPG
Thân bồn phải có nhãn hiển thị thông tin kỹ thuật rõ ràng.
Bồn chứa LPG phải được lắp đồng hồ đo áp suất tại khu vực chứa hơi LPG bão hòa ở phần đỉnh bồn để theo dõi áp lực vận hành.
Với bồn có dung tích ≤ 20.000 lít: yêu cầu tối thiểu 1 van an toàn. Với bồn có dung tích > 20.000 lít: cần lắp ít nhất 2 van an toàn để đảm bảo an toàn áp suất.
Lượng LPG nạp vào không được vượt quá 90% dung tích bồn chứa. Mỗi bồn phải trang bị ít nhất một đồng hồ hiển thị mức LPG được lắp cố định trên bồn.
Tất cả bồn chứa LPG đều phải có cửa kiểm tra hoặc cửa người chui để phục vụ bảo trì. Nếu cửa người chui hình bầu dục: kích thước tối thiểu là 400 mm x 300 mm, nếu cửa hình tròn: đường kính tối thiểu là 400 mm.
Nguồn tham khảo

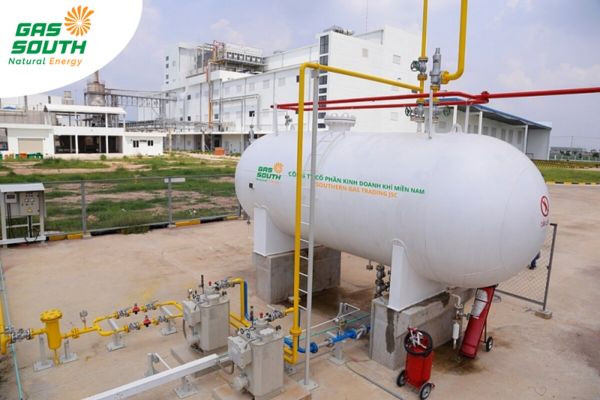

Tên hình: lap-dat-thi-cong-he-thong-gas-bon-chua-cong-nghiep
ALT: Lắp đặt thi công hệ thống gas công nghiệp với bồn chứa LPG dung tích lớn ngoài trời
Ghi chú hình ảnh: Bồn chứa LPG dung tích lớn cần được lắp đặt đúng khoảng cách an toàn, trên nền vững chắc để đảm bảo an toàn trong quá trình lắp đặt thi công hệ thống gas công nghiệp.
5. Những khó khăn khi lắp đặt hệ thống gas công nghiệp
Dưới đây là một số khó khăn thường gặp trong quá trình lắp đặt thi công hệ thống gas công nghiệp:
Xác định vị trí đặt kho gas: Trong quá trình lắp đặt thi công hệ thống gas, việc chọn vị trí đặt kho gas phù hợp là một thách thức lớn. Khu vực lắp đặt cần đảm bảo thông thoáng, tránh xa khu vực kín để giảm nguy cơ tích tụ khí gas, đồng thời phải tuân thủ các quy định về khoảng cách an toàn PCCC.
Thiết kế phương án đi tuyến ống gas: Việc thiết kế đường ống gas không chỉ cần đúng kỹ thuật, tiêu chuẩn lắp đặt, mà còn phải tính đến tính thẩm mỹ, gọn gàng và tiết kiệm vật tư.
Lựa chọn số lượng chai/bồn chứa gas: Tính toán số lượng và quy cách chai chứa hay bồn chứa LPG sao cho phù hợp với nhu cầu sử dụng là vấn đề quan trọng. Người dùng thường gặp khó khăn trong việc xác định số lượng chai chứa, bồn chứa phù hợp với công suất và diện tích khu vực đặt gas.
Tính toán lượng gas tiêu thụ: Việc xác định phụ tải tiêu thụ gas là yếu tố chính để lựa chọn thiết bị phù hợp, đặc biệt là máy hóa hơi. Cần có phương pháp tính toán chính xác lưu lượng gas cần dùng, từ đó chọn loại máy hóa hơi đúng công suất, tiết kiệm và hiệu quả.
Lựa chọn van điều áp: Nhiều đơn vị gặp khó khăn trong việc chọn loại van điều áp phù hợp với công suất sử dụng thực tế, nhất là trong các ứng dụng đòi hỏi lưu lượng ổn định như lò sấy sơn.
Tính toán chi phí và chọn vật tư phù hợp: Việc dự toán chi phí tổng thể khi lắp đặt thi công hệ thống gas cũng là vấn đề nan giải. Doanh nghiệp cần xác định rõ nguồn gốc vật tư, chất lượng thiết bị cũng như chi phí xin thẩm duyệt PCCC, kiểm định trước khi đưa vào sử dụng.
Nguồn tham khảo
Việc lắp đặt thi công hệ thống gas đòi hỏi một kế hoạch chi tiết cũng như tuân thủ nghiêm ngặt các tiêu chuẩn an toàn. Nếu bạn đang cần tìm một đơn vị chuyên nghiệp để tư vấn, thiết kế và lắp đặt hệ thống gas công nghiệp LPG, Gas South là đối tác đáng tin cậy mà bạn có thể yên tâm lựa chọn. Với kinh nghiệm thực hiện nhiều dự án đa dạng lĩnh vực, chúng tôi cam kết sẽ đưa ra giải pháp kỹ thuật phù hợp và an toàn cho mô hình hoạt động của bạn.
