Trạm chiết nạp LPG: Thành phần và quy định pháp lý

Trạm chiết nạp LPG là cơ sở tiếp nhận, tồn chứa và nạp khí dầu mỏ hóa lỏng (LPG) vào chai hoặc phương tiện sử dụng, đồng thời là ngành nghề kinh doanh có điều kiện theo quy định pháp luật [1]. Bài viết của Gas South (PGS) giới thiệu các thành phần chính của hệ thống trạm chiết nạp LPG, điều kiện pháp lý và biện pháp phòng ngừa rủi ro cháy nổ.

1. Trạm chiết nạp LPG là gì?

Để hiểu rõ về cấu tạo và hoạt động của một trạm chiết nạp LPG, trước hết cần nắm vững khái niệm, chức năng và vai trò cơ bản của nó trong chuỗi cung ứng năng lượng.

1.1. Định nghĩa

Trạm chiết nạp LPG là cơ sở chuyên dụng dùng để tiếp nhận LPG từ nhà máy chế biến, kho cảng hoặc xe bồn; lưu chứa trong bồn chứa và nạp, phân phối cho chai, xe bồn hoặc phương tiện sử dụng LPG [1].

1.2. Chức năng chính

Tiếp nhận và lưu trữ LPG: Nhận LPG từ xe bồn hoặc đường ống, lưu trữ trong các bồn chứa lớn với hệ thống kiểm soát an toàn.
Chiết nạp LPG: Đo lường chính xác và nạp LPG vào các bình gas (dân dụng, bình gas công nghiệp) hoặc các phương tiện sử dụng LPG.
Đảm bảo chất lượng & an toàn: Kiểm soát định lượng, độ tinh khiết và áp suất của LPG theo tiêu chuẩn kỹ thuật và quy định an toàn.

1.3. Vai trò trong chuỗi cung ứng

Cầu nối trung gian: Giúp phân phối LPG từ các kho, nhà máy lớn đến người tiêu dùng cuối cùng.
Góp phần duy trì nguồn cung: Cung cấp LPG cho hộ gia đình, nhà hàng, khách sạn, xưởng sản xuất và nhà máy.
Hỗ trợ khâu phân phối: Việc tiếp nhận, lưu chứa và nạp LPG tập trung tại trạm chiết nạp LPG giúp khâu giao nhận được thực hiện theo quy trình thống nhất.

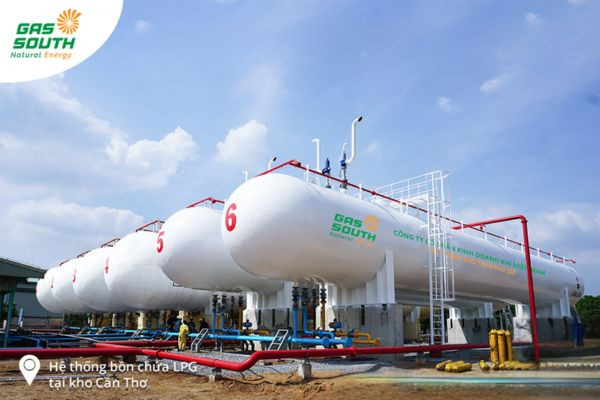

Hình ảnh tổng quan về một trạm chiết nạp LPG hiện đại với khu vực bồn chứa và nhà xưởng chiết nạp

2. Hệ thống trạm chiết nạp LPG bao gồm những thành phần nào?

Hệ thống trạm chiết nạp LPG được cấu thành từ nhiều bộ phận chuyên biệt, hoạt động và phối hợp nhịp nhàng để đảm bảo quá trình tiếp nhận, tồn chứa và chiết nạp diễn ra an toàn và hiệu quả. Việc hiểu rõ từng thành phần là chìa khóa để vận hành và bảo trì trạm một cách tối ưu.

2.1. Hệ thống đường ống, bơm LPG và bồn chứa LPG

Cấu trúc nền tảng của một hệ thống trạm chiết nạp LPG được hình thành bởi các bồn chứa, đường ống dẫn và hệ thống bơm, máy nén. Những thành phần này là xương sống, chịu trách nhiệm chính trong việc lưu trữ và di chuyển LPG an toàn trong toàn bộ trạm.

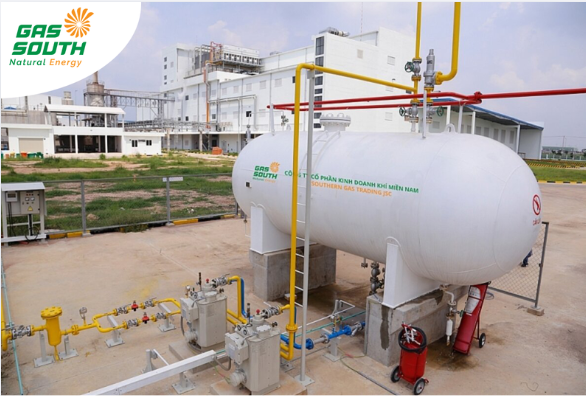

Bồn chứa LPG

Bồn chứa LPG là trung tâm lưu trữ khí LPG với dung tích lớn, thường có nhiều loại như bồn nổi hoặc bồn chôn ngầm, được chế tạo từ thép chuyên dụng chịu áp lực cao. Cấu tạo bồn bao gồm thân bồn, nắp bồn, chân bồn, cùng với hệ thống van an toàn, đồng hồ đo áp suất, đồng hồ đo mức LPG và thiết bị cảnh báo mức cao/thấp. Bồn chứa phải tuân thủ các quy định về thiết kế, vật liệu, kiểm định áp lực và chống ăn mòn theo tiêu chuẩn Việt Nam hoặc tiêu chuẩn quốc tế được áp dụng. Ví dụ, QCVN 10:2012/BCT về an toàn trạm cấp khí dầu mỏ hóa lỏng quy định bồn chứa có áp suất thiết kế tối thiểu 1,7 MPa, nhiệt độ thiết kế tối thiểu -10°C và được trang bị van an toàn, van hạn chế lưu lượng, thiết bị đo mức, nhiệt kế, áp kế [2].

Hệ thống đường ống dẫn LPG và van an toàn

Hệ thống này được thiết kế để vận chuyển LPG dạng lỏng từ bồn chứa đến máy chiết nạp.

Vật liệu: Các vật liệu sử dụng để dẫn gas thường là thép carbon, đồng, inox, nhựa PE, ống cao su hoặc ống mềm chuyên dụng.
Việc lựa chọn kích thước ống là yếu tố then chốt, ảnh hưởng trực tiếp đến an toàn và hiệu suất hệ thống. Kích thước ống được quyết định dựa trên lưu lượng, áp suất gas, chiều dài tuyến ống và tổng trở lực của các phụ kiện trên đường đi.

Bơm LPG và máy nén khí trong quá trình vận chuyển và chiết nạp

Đây là hai thiết bị cốt lõi để di chuyển LPG:

Bơm LPG: Dùng để chuyển LPG ở trạng thái lỏng giữa các bồn chứa, từ phương tiện vận chuyển (xe bồn, tàu) vào kho hoặc đến các trạm chiết nạp.
Máy nén LPG: Hoạt động dựa trên nguyên lý chênh lệch áp suất hơi. Máy nén hút hơi gas từ bồn chứa của trạm và nén vào xe bồn, tạo ra áp suất cao đẩy LPG lỏng sang bồn chứa. Ưu điểm của máy nén là khả năng thu hồi hơi gas còn sót lại trong xe bồn sau khi quá trình nhập hàng kết thúc, giúp giảm thiểu hao hụt.

2.3. Máy chiết nạp, vòi chiết và đồng hồ đo lưu lượng

Các thiết bị này là trái tim của quá trình chiết nạp LPG, đảm bảo mỗi bình gas được nạp đúng lượng và an toàn. Công nghệ hiện đại tích hợp trong các thiết bị này giúp tối ưu hóa hiệu suất và nâng cao độ chính xác.

Máy chiết nạp, vòi chiết và hệ thống định lượng

Máy chiết nạp LPG: Là thiết bị trung tâm, thường được trang bị cân điện tử hoặc hệ thống đo lường thể tích để đảm bảo nạp đúng trọng lượng.
Vòi chiết tự động: Có khả năng tự ngắt khi bình gas đã đạt đủ khối lượng quy định, giúp tăng tốc độ, độ chính xác và giảm thiểu rủi ro do con người.

Hệ thống đo lường (Measurement Systems)

Độ chính xác trong đo lường đặc biệt quan trọng đối với hoạt động thương mại và quản lý tồn kho. Các hệ thống phổ biến bao gồm:

Đồng hồ đo lưu lượng (Volumetric Flowmeters): Đo lường thể tích LPG đi qua đường ống.
Hệ thống cân (Weight-based Systems): Sử dụng cân điện tử hoặc trạm cân (weighbridges) để xác định khối lượng LPG được giao nhận.

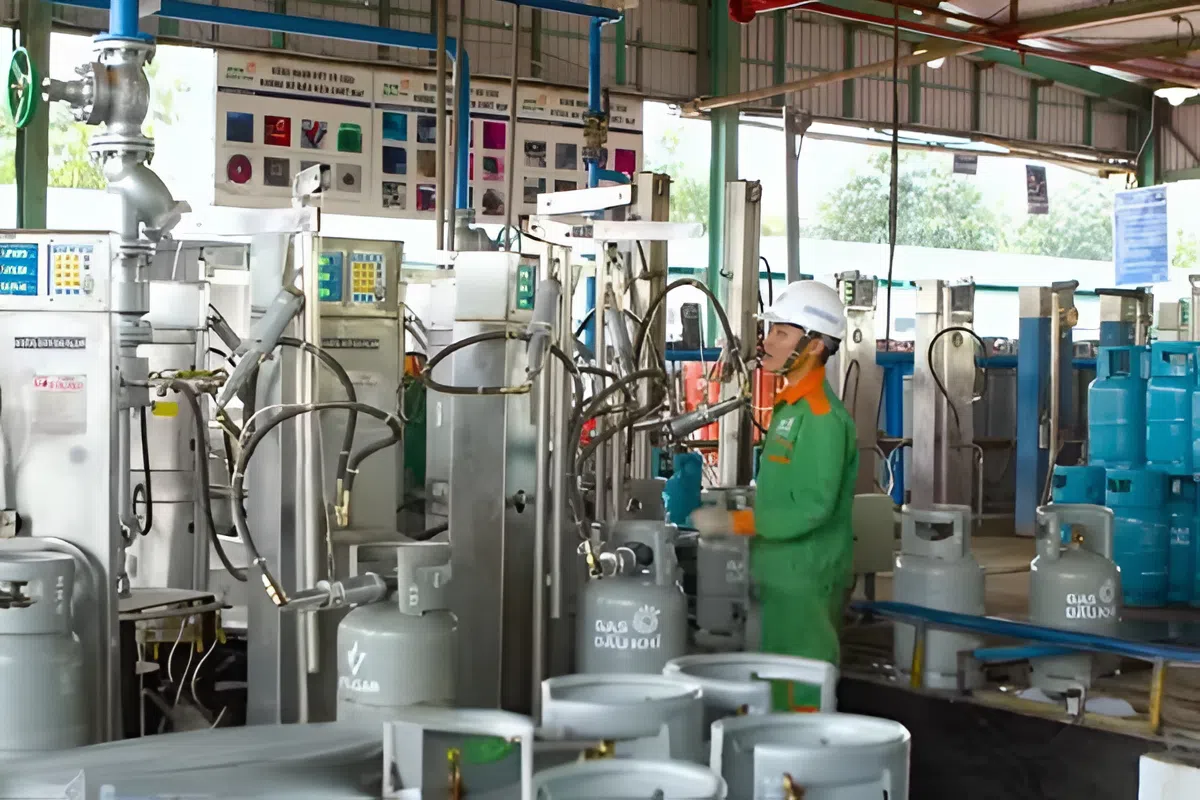

Cận cảnh dàn carousel đầu nạp tại một trạm chiết nạp LPG

2.4. Cảm biến rò rỉ gas và thiết bị PCCC

Cảm biến rò rỉ gas và hệ thống ngắt khẩn cấp (ESD)

Cảm biến rò rỉ gas: Được lắp đặt tại các vị trí trọng yếu (khu vực bồn chứa, trạm bơm, nhà xưởng) để liên tục giám sát nồng độ gas trong không khí.
Hệ thống ngắt khẩn cấp (Emergency Shutdown System - ESD): Khi cảm biến phát hiện rò rỉ, hệ thống ESD sẽ tự động được kích hoạt, thực hiện các thao tác như đóng các van chính, ngắt nguồn bơm/máy nén để cô lập sự cố và ngăn chặn thảm họa.

Thiết bị PCCC (Phòng cháy chữa cháy) và hệ thống báo động
Bao gồm các bình chữa cháy, hệ thống chữa cháy tự động bằng nước hoặc bọt được kết nối với bồn chứa nước, máy bơm chữa cháy chuyên dụng, hệ thống vòi phun (hydrants), và hệ thống báo cháy, báo động khẩn cấp.

Phòng điều khiển trung tâm (Instrumentation Control Room)
Đây là "bộ não" của trạm, nơi các kỹ sư vận hành giám sát và điều khiển toàn bộ hoạt động của terminal thông qua các hệ thống máy tính, theo dõi các thông số như áp suất, nhiệt độ, và trạng thái của các thiết bị.

2.5. Nhà xưởng chiết nạp và khu vực tồn chứa bình gas

Nhà xưởng: Phải được thiết kế thông thoáng, sử dụng vật liệu không cháy, sàn chống tĩnh điện. Hệ thống thông gió phải hiệu quả để ngăn ngừa tích tụ hơi gas.
Khu vực tồn chứa: Bình gas phải được sắp xếp ngăn nắp, phân loại rõ ràng và đặt xa nguồn nhiệt.
Hệ thống điện và chiếu sáng: Toàn bộ thiết bị điện trong các khu vực nguy hiểm phải là loại chống cháy nổ (Ex-proof) để loại bỏ nguy cơ phát sinh tia lửa.

Khu vực tồn chứa bình gas tại một trạm chiết nạp, minh họa sự sắp xếp ngăn nắp và các biển báo an toàn cần thiết để phòng ngừa rủi ro.

2.6. Quy trình vận hành và huấn luyện an toàn lao động

Yếu tố con người và quy trình chuẩn là mắt xích cuối cùng đảm bảo an toàn.

Quy trình vận hành (SOP): Xây dựng các bước vận hành chi tiết, an toàn cho mọi công đoạn từ tiếp nhận, lưu trữ đến chiết nạp và xuất hàng.
Huấn luyện an toàn lao động: Tất cả nhân viên phải được đào tạo chuyên sâu về đặc tính của LPG, quy trình vận hành, nhận diện rủi ro và cách ứng phó với các tình huống khẩn cấp.
Kiểm soát chất lượng: LPG phải được kiểm tra chất lượng và định lượng chính xác trước khi phân phối để đảm bảo quyền lợi người tiêu dùng và uy tín của trạm.

3. Điều kiện pháp lý để xây dựng và vận hành trạm chiết nạp LPG (Nguồn)

Việc xây dựng và vận hành một trạm chiết nạp LPG không chỉ đòi hỏi năng lực kỹ thuật mà còn phải tuân thủ nghiêm ngặt các quy định pháp luật và tiêu chuẩn an toàn. Đây là yếu tố cốt lõi để đảm bảo hoạt động hợp pháp và giảm thiểu rủi ro cho cộng đồng.

3.1. Quy định pháp luật và giấy phép kinh doanh

Việc xin phép xây dựng và vận hành trạm chiết nạp LPG là quy trình nhiều bước, bao gồm các nội dung như phê duyệt địa điểm, cấp phép xây dựng, phòng cháy chữa cháy, bảo vệ môi trường và Giấy chứng nhận đủ điều kiện trạm nạp LPG vào chai. Theo Nghị định 87/2018/NĐ-CP về kinh doanh khí, thương nhân kinh doanh khí phải đáp ứng các điều kiện về thiết bị, an toàn và phòng cháy chữa cháy [3]. Hồ sơ phải được chuẩn bị đầy đủ, chính xác và gửi đến cơ quan quản lý chuyên ngành để thẩm định, phê duyệt.

Thủ tục xin giấy phép xây dựng và vận hành: Việc xin phép xây dựng và vận hành trạm chiết nạp LPG là một quy trình nhiều bước, bao gồm phê duyệt địa điểm, cấp phép xây dựng, giấy phép kinh doanh cũng như các giấy phép con liên quan đến an toàn cháy nổ và bảo vệ môi trường. Mỗi bộ hồ sơ phải được chuẩn bị đầy đủ, chính xác và gửi đến cơ quan quản lý chuyên ngành để được thẩm định và phê duyệt. Đây là yêu cầu bắt buộc để trạm có thể hoạt động hợp pháp.
Tiêu chuẩn kỹ thuật và kiểm định thiết bị: Các hạng mục trong trạm như bồn chứa, đường ống, hệ thống bơm, van và thiết bị phòng cháy chữa cháy đều phải tuân thủ tiêu chuẩn kỹ thuật quốc gia (TCVN) hoặc quốc tế tương ứng. Không chỉ vậy, chúng phải được kiểm định định kỳ bởi đơn vị có thẩm quyền, nhằm đảm bảo chất lượng và ngăn ngừa rủi ro sự cố trong quá trình vận hành.
Trách nhiệm pháp lý và bảo hiểm bắt buộc: Chủ đầu tư và đơn vị vận hành trạm chiết nạp LPG phải chịu trách nhiệm pháp lý về an toàn hệ thống. Theo Nghị định 67/2023/NĐ-CP, cơ sở kinh doanh, bảo quản khí đốt hóa lỏng có tổng lượng khí tồn chứa từ 200 kg trở lên thuộc đối tượng phải mua bảo hiểm cháy, nổ bắt buộc [4]. Ngoài ra, doanh nghiệp có thể cân nhắc mua thêm bảo hiểm trách nhiệm dân sự với bên thứ ba để giảm thiểu thiệt hại tài chính khi xảy ra sự cố.

3.2. Rủi ro cháy nổ và biện pháp phòng ngừa tại trạm chiết nạp

Tại các trạm chiết nạp LPG, nguy cơ cháy nổ luôn là mối lo ngại bởi đặc tính dễ bắt lửa và áp suất cao của khí gas. Để vận hành an toàn, việc nhận diện rủi ro, triển khai biện pháp phòng ngừa và xây dựng kế hoạch ứng phó khẩn cấp là yếu tố bắt buộc.

Rủi ro tiềm ẩn trong vận hành trạm chiết nạp: Những sự cố thường gặp tại trạm chiết nạp LPG bao gồm rò rỉ khí gas do hở van, nứt vỡ đường ống hoặc lỗi thiết bị; cháy nổ do tĩnh điện, tia lửa điện hoặc nguồn nhiệt gần khu vực lưu trữ; và tai nạn lao động khi nhân viên không tuân thủ quy trình an toàn. Đây đều là các nguy cơ tiềm ẩn gây hậu quả nghiêm trọng nếu không được kiểm soát.
Biện pháp phòng ngừa và ứng phó khẩn cấp: Mỗi trạm chiết nạp LPG cần xây dựng kế hoạch ứng phó chi tiết với các tình huống rò rỉ hoặc cháy nổ. Kế hoạch này bao gồm kích hoạt hệ thống ngắt khẩn cấp, sử dụng thiết bị PCCC chuyên dụng, sơ tán nhân sự kịp thời và cô lập khu vực nguy hiểm. Đồng thời, việc phối hợp với cơ quan chức năng địa phương để xử lý sự cố cũng là yêu cầu bắt buộc nhằm hạn chế tối đa thiệt hại.
Đảm bảo an toàn cho nhân viên và cộng đồng: Bên cạnh quy trình kỹ thuật, yếu tố con người cũng đóng vai trò quyết định. Nhân viên cần được đào tạo định kỳ về an toàn lao động, trang bị đầy đủ đồ bảo hộ và nắm vững các kỹ năng ứng phó khi có sự cố. Đối với cộng đồng xung quanh, doanh nghiệp cần phổ biến quy định an toàn, đồng thời thông báo rõ các biện pháp phòng ngừa và kế hoạch ứng phó khẩn cấp để họ có thể phối hợp xử lý khi cần thiết.

Một biển báo an toàn rõ ràng tại lối vào trạm chiết nạp LPG, nhắc nhở về các quy tắc phòng chống cháy nổ và tầm quan trọng của việc tuân thủ an toàn.

Hệ thống trạm chiết nạp LPG là tổ hợp kỹ thuật gồm nhiều thành phần như bồn chứa, đường ống, bơm, máy chiết nạp và các thiết bị an toàn; mỗi thành phần đều có vai trò riêng trong vận hành. Việc nắm rõ cấu tạo và tuân thủ quy định pháp lý là cơ sở để đảm bảo an toàn và vận hành ổn định.

Gas South kinh doanh LPG với hệ thống kho chứa và trạm nạp phân bố tại nhiều tỉnh, thành: 4 kho chứa với tổng sức chứa 8.100 tấn và 17 trạm nạp LPG, tổng công suất khoảng 19.000 tấn/tháng [5].
